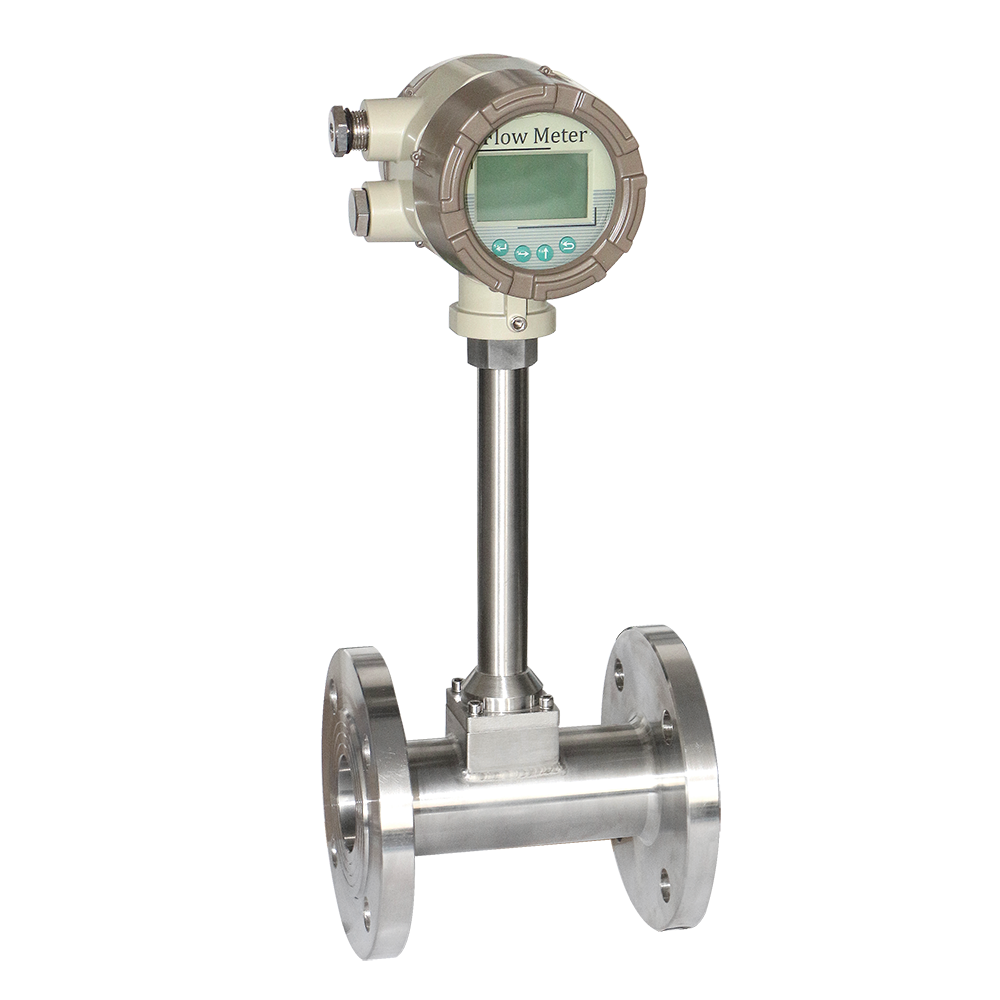

LUGB管道式渦街流量計蒸汽
產品簡介：LUGB系列管道式渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
專業選型：5年以上專業工程師選型，為您提供各廠型號替代方案，系統解決方案
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

　  LUGB系列管道式渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
　　　　　　　f=St×V/d
　　　　　　　式中：
　　　　　　　f 渦街發生頻率（Hz）
　　　　　　　V 旋渦發生體兩側的平均流速（m/s）
　　　　　　　St 斯特哈羅爾系數（常數）
　　這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便形成了一系列的交變電信號，經前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。




  • 無可動部件，長期穩定，結構簡單便于安裝和維護;
  • 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;
  • 精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%;
  • 測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;
  • 壓損?。s為孔板流量計的1/4～1/2），屬于節能流量儀表;
  • 安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;
  • 采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;
  • 采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;
  • 由軟件對儀表系數非線性進行修正，提高測量精度;
  • 采用EPROM對累積流量進行掉電保護，保護時間大于10年;


　
測量范圍及工作壓力技術參數

執行標準

 渦街流量計（JJG1029-2007）

儀表口徑

 15、20、25、32、40、50、65、80、100、125、150、200、250、300

公稱壓力（Mpa）

 1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）

精度等級

 液體：±1%
氣體或蒸汽：±1.5%、±1%

量程比

 1:10；1:15；1:20

傳感器材質

 304不銹鋼、316（L）不銹鋼等

使用條件

 介質溫度：-40℃～+250℃、-40℃～+320℃
 環境溫度：-20℃～+60℃
 相對濕度：5%～95%
 大氣壓力：86Kpa～106 Kpa

信號輸出功能

 脈沖信號、4～20mA信號

通訊輸出功能

 RS485通訊輸出、HART協議等

工作電源
  •  外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等
  •  內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作

信號線接口

 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5

防爆等級

 ExiaIICT5或ExdIIBT6

防護等級

 IP65或更高（可訂制）
  • 一般液體和氣體適用的流量范圍見表

儀表口徑
（mm）

液體測量范圍
（m3/h）

氣體測量范圍
（m3/h）

連接方式

耐壓等級
（Mpa）

DN15

1.2-6.2

5-25

法蘭夾裝/法蘭連接

2.5/1.6

DN20

1.5-10

8-50

法蘭夾裝/法蘭連接

2.5/1.6

DN25

1.6-16

10-70

法蘭夾裝/法蘭連接

2.5/1.6

DN32

1.9-19

15-150

法蘭夾裝/法蘭連接

2.5/1.6

DN40

2.5-26

22-220

法蘭夾裝/法蘭連接

2.5/1.6

DN50

3.5-38

36-320

法蘭夾裝/法蘭連接

2.5/1.6

DN65

6.2-65

50-480

法蘭夾裝/法蘭連接

2.5/1.6

DN80

10-100

70-640

法蘭夾裝/法蘭連接

2.5/1.6

DN100

15-150

130-1100

法蘭夾裝/法蘭連接

2.5/1.6

DN125

25-250

200-1700

法蘭夾裝/法蘭連接

1.6/1.6

DN150

36-380

280-2240

法蘭夾裝/法蘭連接

1.6/1.6

DN200

62-650

580-4960

法蘭夾裝/法蘭連接

1.6/1.6

DN250

140-1400

970-8000

法蘭夾裝/法蘭連接

1.6/1.6

DN300

200-2000

1380-11000

法蘭夾裝/法蘭連接

1.6/1.6
產品分類

產品圖片

儀表型號

LUGB-N

LUGB-D

信號輸出

脈沖

可選4-20mA/脈沖

供電電源

+24VDC±15%

24VDC±15%+鋰電池

精度等級

液體：1.0級
氣體或蒸汽：1.5～1.0級

液體：1.0級
氣體或蒸汽：1.5～1.0級

測量范圍

標準量程

標準量程或擴展量程

顯示器

無

有

溫壓補償

無

有

通訊接口

無

RS485

實時記錄

無

有

儀表材質

304或316L不銹鋼

304或316L不銹鋼

防爆等級

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防護等級

IP65

IP65

整機功耗

< 1W

< 1W

儀表通經

DN15～DN300

DN15～DN300

安裝方式

法蘭安裝

法蘭安裝

介質溫度

-40℃～250℃或
-40℃～350℃

-40℃～250℃或
-40℃～350℃

環境溫度

-20℃～60℃

-20℃～60℃

   本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，在3年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有記錄儀產品一律保證7天包退1年保修，終身維修。

24小時售后服務電話：0517-86880996



   售后服務承諾：

   1、客戶的技術疑問，我們承諾在4個小時內處理完畢。

   2、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。

   3、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
