執行標準 |
渦輪流量傳感器(JB/T9246-1999) |
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接 |
精度等級 |
±1%R、±0.5%R、±0.2%R(需特制) |
量程比 |
1:10;1:15;1:20 |
傳感器材質 |
304不銹鋼、316(L)不銹鋼等 |
使用條件 |
介質溫度:-20℃~+120℃ 環境溫度:-20℃~+60℃ |
信號輸出功能 |
脈沖信號、4~20mA信號 |
通訊輸出功能 |
RS485通訊、HART協議等 |
工作電源 |
|
信號線接口 |
基本型:豪斯曼接頭或自帶三芯線纜;防爆型:內螺紋M20*1.5 |
防爆等級 |
ExiaIICT4或ExdIIBT6 |
防護等級 |
IP65或更高(可訂制) |
儀表口徑 (mm) |
正常流量范圍 (m³/h) |
擴展流量范圍 (m³/h) |
默認安裝方式及耐壓等級 |
可選安裝方式及默認耐壓等級 |
特制耐壓等級 (MPa) |
DN4 |
0.04~0.25 |
0.04~0.4 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
DN6 |
0.1~0.6 |
0.06~0.6 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
DN10 |
0.2~1.2 |
0.15~1.5 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
12、16、25 |
DN15 |
0.6~6 |
0.4~8 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN20 |
0.8~8 |
0.45~9 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN25 |
1~10 |
0.5~10 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN32 |
1.5~15 |
0.8~15 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN40 |
2~20 |
1~20 |
螺紋安裝、6.3Mpa |
法蘭安裝、2.5MPa |
4.0、6.3、12、16、25 |
DN50 |
4~40 |
2~40 |
法蘭安裝、2.5Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
DN65 |
7~70 |
4~70 |
法蘭安裝、1.6Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
DN80 |
10~100 |
5~100 |
法蘭安裝、1.6Mpa |
螺紋連接、6.3MPa |
4.0、6.3、12、16、25 |
DN100 |
20~200 |
10~200 |
法蘭安裝、1.6Mpa |
|
4.0、6.3、12、16、25 |
DN125 |
25~250 |
13~250 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
DN150 |
30~300 |
15~300 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
DN200 |
80~800 |
40~800 |
法蘭安裝、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
傳感器的安裝方式根據規格不同,采用螺紋或法蘭連接,安裝方式見圖1、圖2、圖3,安裝尺寸見下表:
公稱通徑 |
L(mm) |
G |
K(mm) |
D(mm) |
n(孔數) |
4 |
225 |
G1/2 |
|
|
|
6 |
225 |
G1/2 |
|||
10 |
345 |
G1/2 |
|||
15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
50 |
150 |
G5/2 |
Φ125 |
Φ18 |
4 |
65 |
170 |
|
Φ145 |
Φ18 |
4 |
80 |
200 |
Φ160 |
Φ18 |
8 |
|
100 |
220 |
Φ180 |
Φ18 |
8 |
|
125 |
250 |
Φ210 |
Φ18 |
8 |
|
150 |
300 |
Φ240 |
Φ22 |
8 |
|
200 |
360 |
Φ295 |
Φ22 |
12 |

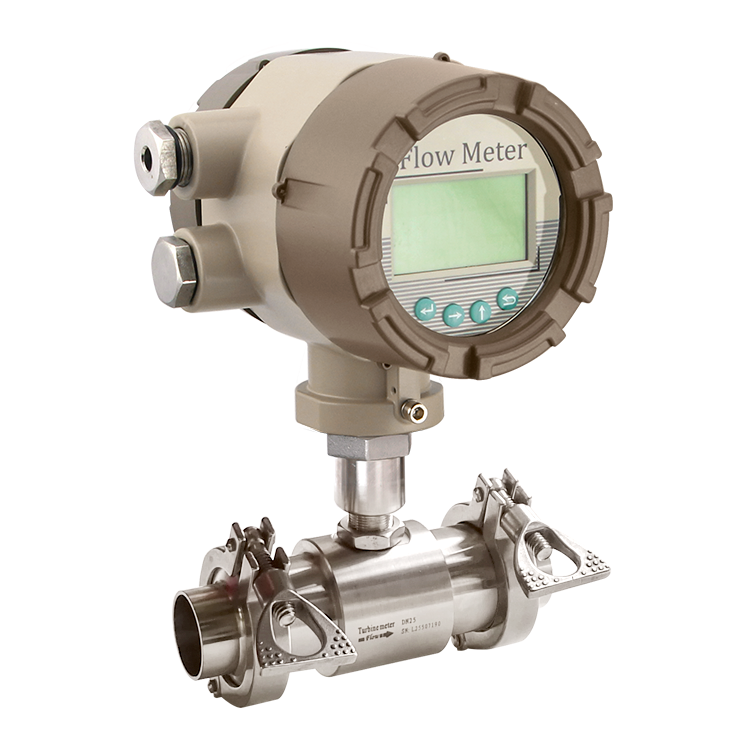

產品圖片 | ||||||
儀表型號 | LWGY-N2 | LWGY-A | LWGY-E | |||
信號輸出 | 脈沖 | 4-20mA | 4-20mA/脈沖 | |||
供電電源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 24VDC±15% | |
精度等級 | 1.0~0.5級 | 1.0~0.5級 | 1.0~0.5級 | |||
測量范圍 | 標準量程 | 標準量程 | 標準量程或擴展量程 | |||
顯示器 | 無 | 無 | 有 | |||
通訊接口 | 無 | 無 | 可選RS485 | |||
通訊協議 | 無 | 無 | Moubus HART | |||
儀表材質 | 不銹鋼 | 不銹鋼 | 不銹鋼 | |||
防爆等級 | 無 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
防護等級 | IP60 | IP65 | IP65 | |||
整機功耗 | < 1W | < 1W | < 1W | |||
儀表通經 | DN4~DN250 | DN4~DN250 | DN4~DN250 | |||
介質溫度 | -20℃~120℃ | -20℃~120℃ | -20℃~120℃ | |||
環境溫度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ |
